JDB电子GTK-R07航空物探行业解决计划
是以氦等气体以及碱金属钾、铷、铯等元素的原子在外磁场中爆发的塞曼破裂为基础，并接纳光泵和磁共振技术研制成的磁力仪 。光泵磁力仪是成熟商用总场磁力仪中精度最高的一种磁力仪 。为了适合无人机搭载航行，GTK-R07铷光泵航磁丈量系统接纳微机电技术实现的芯片级原子光泵磁力仪，集成了高精度磁通门三分量磁力仪,GPS，激光高度计，9轴姿态传感器，气压高度计，使用业内成熟的牢固翼航磁赔偿技术，实时或航行后赔偿要领将航行器机动航行时，对磁力仪探头爆发的滋扰，接纳软件赔偿的要领去除掉 。该系统是目前已知商用的最轻型的垂起牢固翼无人机光泵航磁赔偿系统 。
该航磁赔偿系统，从软件通讯到硬件集成，深度融合于CW-15航行平台中，为行业用户提供了航磁航测一站式解决计划 。深受业内专家好评 。
项目 | 参数 |
地面静态噪声水平 | 0.01 nT （四阶差分法，国标航磁一级） |
区分率 | 0.0001nT |
灵敏度 | 0.02nT/√Hz (0.1-100 Hz频带,功率谱) |
丈量死区 | 简单赤平面,± 7 度 |
量程 | 1000 nT - 100000 nT |
电源及功耗 | 5V,探头及频率计 2 W（事情） , 3W（启动时） |
事情温度 | -30C to +60C |
校准 | 不需要 |
最大梯度容差 | 1000 nT/cm |
重量 | 18 g (探头)/100g(频率计数器) （未含连接线） |
探头尺寸 | 19x19x47 mm (探头) |
项目 | 参数 |
磁通门轴数 | 3 （右手XYZ坐标系） |
丈量规模 | ±100μT |
内部噪声：低噪 | 在1Hz时，≈10pTrms/√Hz |
预热时间 | 15分钟 |
偏移误差 | 在零场中±100nT |
比例误差 | 直流时，±0.5% |
偏移误差的温度系数 | 1nT/℃ |
正交误差 | 轴间误差小于1° |
数字输出静态噪声水平 | <0.2 nT 5Hz |
数字采样率 | 10Hz-1Hz |
微小型多路数据收罗器 | 24位高速ADC数据收罗器,4核ARM Cortex-A53, 1.2GHz CPU，USB数据贮存 12参数校正盘算对进行轴向滋扰，比例系数，正交度误差和软铁效应的修正 |
9轴加速度计陀螺仪姿态角丈量�？�/气压计 区分率：加速度：6.1e-5g，角速度:7.6e-3°/s 。 稳定性：加速度：0.01g，角速度 0.05°/s 。 姿态丈量稳定度：0.01° | |
GPS接收机 2m精度，支持GPS及北斗导航卫星 | |
航磁地面站系统 | Windows航磁数据纪录处理软件，航行后数据清理，数据剖析，赔偿参数盘算磁通门磁力仪12参数数字赔偿算法及光泵磁力仪赔偿技术 |
CW-007笔直起降牢固翼无人机参数
无人机特性 | 参 数 |
最大起飞重量 | 6.8Kg |
任务载荷 | 0.8kg |
最佳巡航空速 | 65km/h |
最大航行空速 | 105km/h |
笔直起降动力 | 电机 |
平飞动力 | 电机 |
续航时间 | 55min（搭载航磁传感器） |
翼展 | 2.2m |
机身长度 | 1.3m |
实用升限 | 6000m |
最高起飞海拔 | 4500m |
使用情况温度 | -30℃~50℃ |
笔直偏向定位精度 | 3cm |
水平偏向定位精度 | 1cm+1ppm |
起降方法 | 笔直起降 |
防雨能力 | 小雨小雪（降雨量≤10mm/24h） |
抗风能力 | 6级风 |
控制距离 | 30km |
包装箱尺寸 | 1200×500×400mm |
系统接纳18项系数赔偿算法，使用软件赔偿方法对航空磁测数据进行赔偿 。系统使用矢量磁力仪的三份量作为姿态因子，将航行器的永久磁场，感应磁场和涡流磁场通过算法从总场中去除 。
在离地面尽量远的磁场平缓地带，凭据预先四边航行的数据，估算出18项系数 。在随后的实际事情视察航行中，使用18存储项系数来对收罗到的数据进行软件处理 。
滋扰革新比率 (总场): 10-20倍 （典范值，差别航行平台结果纷歧，滋扰越小的系统，革新比率越低）
磁通门磁力仪12参数数字赔偿算法，获得轴向滋扰，比例系数，正交度误差和软体效应的12个修正参数，可对磁通门磁力仪输出的总场进行实时赔偿 。

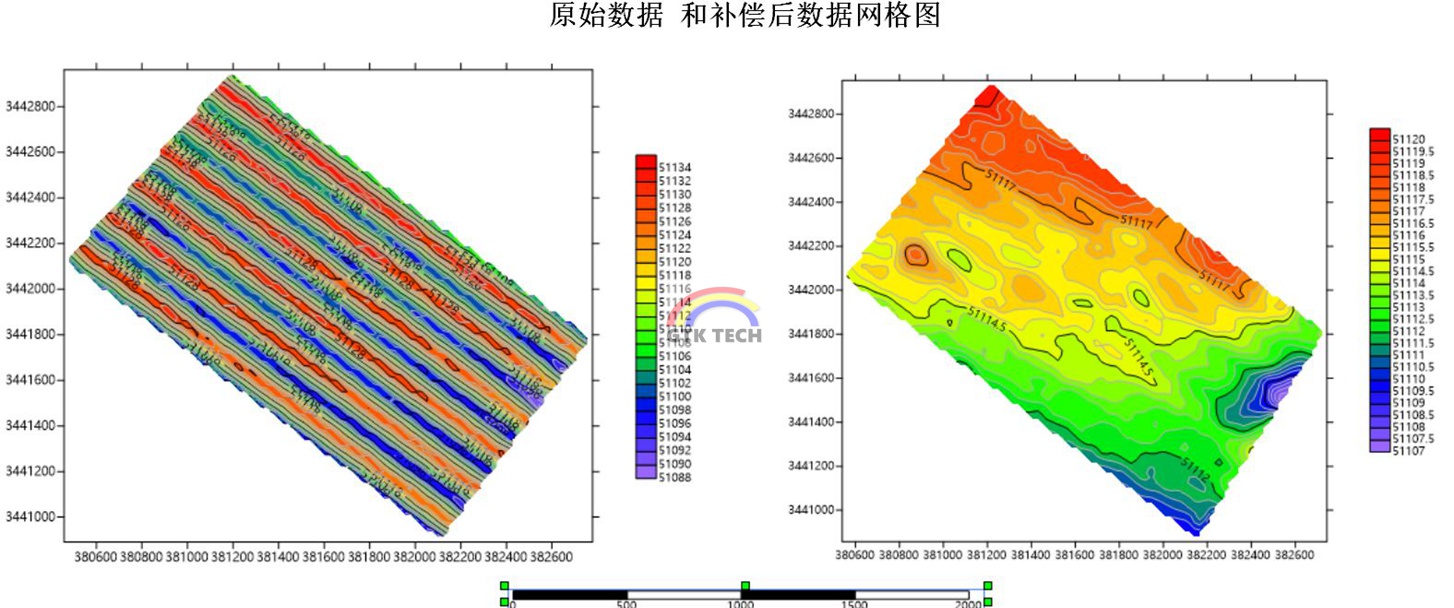

原始数据 和赔偿后数据网格图比照
